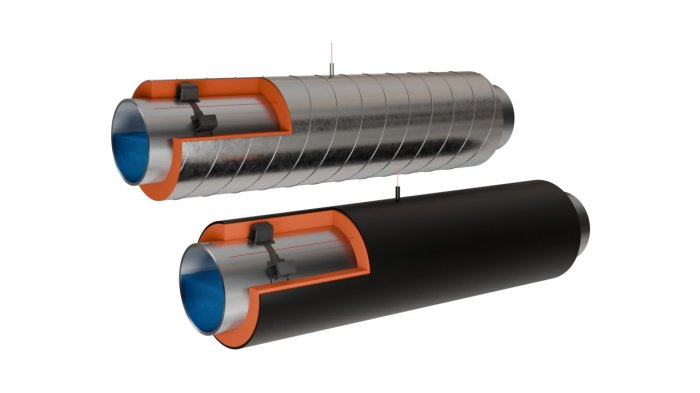

Элементы трубопровода в ППУ изоляции являются частью трубопровода наружных тепловых сетей, используются для промежуточного вывода всех проводников СОДК. Без элементов трубопровода функционирование системы ОДК невозможно.
Монтаж изделий производится на тех участках трубопровода в ППУ изоляции, где необходимо подключение к измерительному терминалу. При этом расстояние участка между контрольными точками не должно превышать 300 метров.
В зависимости от климатических условий районов строительства тепловых сетей, изоляция изделия производится в следующих типах:
-
Тип 1 (стандартный) — для регионов с умеренным климатом.
-
Тип 2 (усиленный) — для регионов с низкими температурами.
Пример условного обозначения изолированного элемента трубопровода с кабелем вывода для стальной трубы наружным диаметром 159 мм, толщиной стенки 4,5 мм, изготовленного из трубы по ГОСТ 20295, марки стали 20, с тепловой изоляцией типа 1 (2), в ПЭ (ОЦ) оболочке по ГОСТ 30732-2020:
- Элемент трубопровода с кабелем вывода 159x4,5-20 ГОСТ 20295-ППУ1(2)-ПЭ (ОЦ) ГОСТ 30732-2020
