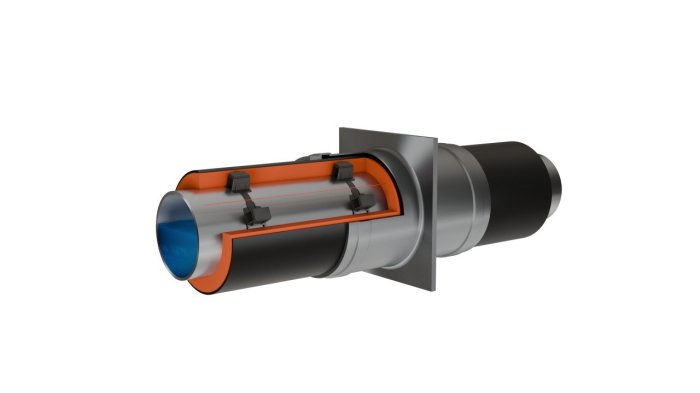

Неподвижная опора в ППУ-ПЭ ГОСТ 30732-2020 в полиэтиленовой (ПЭ) защитной оболочке используется для прокладки теплотрасс и систем горячего водоснабжения при подземной прокладке.
КОНСТРУКЦИЯ НЕПОДВИЖНОЙ ОПОРЫ В ППУ ИЗОЛЯЦИИ

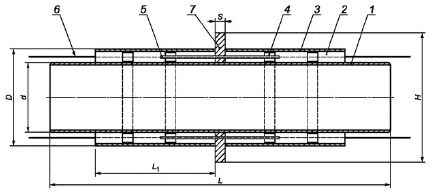

Элемент неподвижной опоры (вариант А):

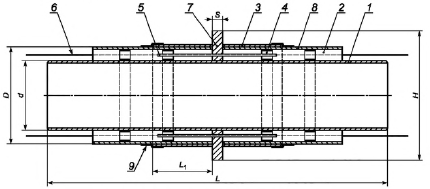

Стандартный элемент неподвижной опоры (вариант Б):
1 — стальная труба; 2 — ППУ изоляция; 3 — стальная обечайка (стакан); 4 — центрирующая опора; 5 — электроизоляционная перфорированная трубка; б — проводник-индикатор СОДК; 7 — стальной щит неподвижной опоры; 8 — защитная оболочка; 9 — термоусаживаемая лента или термоусаживаемая муфта; D — наружный диаметр защитной оболочки; d — наружный диаметр стальной трубы; Н — высота (ширина) стального щита; L — длина неподвижной опоры; L1 —длина стального стакана; S — толщина стального щита
Таблица типоразмеров элементов неподвижных опор в ППУ изоляции (вариант А).
|
d, мм |
D, мм |
L, мм |
L1, мм |
S, мм |
H, мм |
Нагрузка на элемент неподвижной опоры Рmах TC |
|---|---|---|---|---|---|---|
|
32 |
125 |
2500 |
400 |
16 |
225 |
3,6 |
|
38 |
125 |
2500 |
400 |
16 |
225 |
4,2 |
|
45 |
125 |
2500 |
400 |
16 |
225 |
5,0 |
|
57 |
125 |
2500 |
400 |
16 |
225 |
7,5 |
|
76 |
140 |
2500 |
400 |
16 |
275 |
9,5 |
|
89 |
160 |
2500 |
400 |
16 |
295 |
12,5 |
|
108 |
180 |
2500 |
420 |
16 |
315 |
19,0 |
|
133 |
225 |
2500 |
420 |
16 |
340 |
23,5 |
|
159 |
250 |
2500 |
520 |
20 |
400 |
36,0 |
|
219 |
315 |
2500 |
520 |
24 |
460 |
50,0 |
|
273 |
400 |
3000 |
660 |
30 |
550 |
75,0 |
|
325 |
450 |
3000 |
660 |
40 |
650 |
90,0 |
|
426 |
560 |
3000 |
710 |
40 |
750 |
120,0 |
|
530 |
710 |
3000 |
710 |
40 |
900 |
150,0 |
|
630 |
800 |
3000 |
800 |
50 |
1000 |
205,0 |
|
720 |
900 |
3500 |
850 |
50 |
1100 |
235,0 |
|
820 |
1000 |
3500 |
880 |
50 |
1300 |
310,0 |
|
920 |
1100 |
3500 |
950 |
60 |
1300 |
430,0 |
|
1020 |
1200 |
3500 |
995 |
60 |
1400 |
470,0 |
Таблица типоразмеров элементов неподвижных опор в ППУ изоляции (вариант Б).
|
d, мм |
D, мм |
L, мм |
L1, мм |
S, мм |
H, мм |
Нагрузка на элемент неподвижной опоры Рmах TC |
|---|---|---|---|---|---|---|
|
32 |
125 |
1100 |
400 |
16 |
225 |
3,6 |
|
38 |
125 |
1100 |
400 |
16 |
230 |
4,2 |
|
45 |
125 |
1100 |
400 |
16 |
240 |
5,0 |
|
57 |
125 |
1100 |
400 |
16 |
255 |
7,5 |
|
76 |
140 |
1100 |
400 |
16 |
275 |
9,5 |
|
89 |
160 |
1100 |
400 |
16 |
295 |
12,5 |
|
108 |
180 |
1200 |
445 |
16 |
315 |
19,0 |
|
114 |
200 |
1200 |
445 |
16 |
315 |
19,0 |
|
133 |
225 |
1200 |
445 |
16 |
340 |
23,5 |
|
159 |
250 |
1400 |
540 |
20 |
400 |
36,0 |
|
219 |
315 |
1400 |
540 |
25 |
460 |
50,0 |
|
273 |
400 |
1700 |
630 |
25 |
550 |
50,0 |
|
325 |
450 |
1700 |
630 |
25 |
650 |
50,0 |
|
426 |
560 |
1700 |
630 |
25 |
750 |
50,0 |
|
530 |
710 |
2100 |
820 |
32 |
900 |
100,0 |
|
630 |
800 |
2100 |
820 |
32 |
1000 |
100,0 |
|
720 |
900 |
2100 |
820 |
40 |
1100 |
150,0 |
|
820 |
1000 |
2100 |
820 |
40 |
1300 |
150,0 |
|
920 |
1100 |
2300 |
920 |
40 |
1300 |
200,0 |
|
1020 |
1200 |
2300 |
920 |
40 |
1400 |
200,0 |
|
1220 |
1425 |
2500 |
1200 |
40 |
1600 |
200,0 |
|
1420 |
1600 |
2500 |
1200 |
40 |
1800 |
200,0 |
