Шаровые краны в ППУ изоляции является частью трубопровода наружных тепловых сетей, позволяют регулировать поток среды в трубопроводе, с возможностью перекрытия без остановки всей системы.

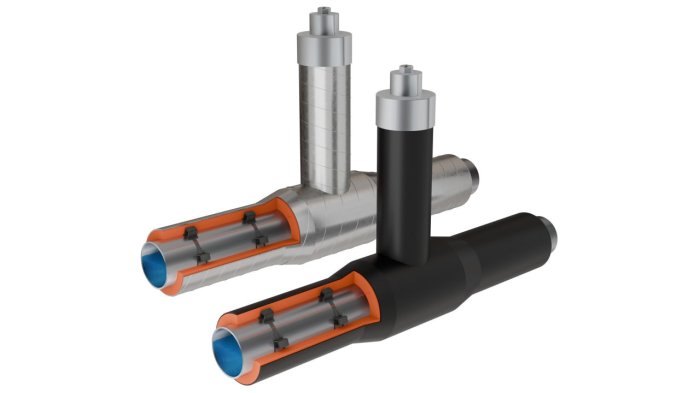

Представляет собой стальной шаровый кран с приваренными к нему патрубками, удлиненным штоком и нанесенной в заводских условиях теплоизоляцией из пенополиуретана с защитной оболочкой.
Высота штока (H) и тип управления определяется проектной документацией.
Существует два вида кранов шаровых:
-
Неполный проход (Стандартно проходной) - диаметр прохода меньше условного диаметра трубы на 10% и более. Коэффициент гидравлического сопротивления у неполнопроходных кранов, соответственно, выше, при этом пропускная способность отличается незначительно;
-
Полный проход - диаметр прохода равен номинальному диаметру трубопровода. Преимуществом таких кранов является низкий уровень гидравлических потерь. Другими словами, рабочая среда проходит через отверстие без сопротивления и не создает давления.
Оснащены системой оперативного дистанционного контроля (СОДК). Вместе с остальными изделиями участка трубопровода создают единую систему, которая контролирует состояние теплоизоляции, защитной оболочки и элементов трубопровода.
В зависимости от климатических условий районов строительства тепловых сетей, изоляция изделия производится в следующих типах:
-
Тип 1 (стандартный) — для регионов с умеренным климатом.
-
Тип 2 (усиленный) — для регионов с низкими температурами.
ООО «Казанский завод теплоизолированных труб» производит шаровые краны с нанесенной изоляцией марок: LD, Броен, АДЛ, Ситал, Ридан и другие. Также сотрудники нашего предприятия прошли обучение по удлинению штока шаровых кранов, что подтверждено сертификатами.
Пример условного обозначения изолированного шарового крана для стальной трубы диаметром 273 мм, толщиной стенки 7,0 мм, изготовленной из трубы по ГОСТ20295, марки стали 20 и высотой штока крана H=1200 мм, c тепловой изоляцией типа 1 (2), в ПЭ (ОЦ) оболочке по ГОСТ 30732-2020:
- Шаровый кран 273х7,0-20 ГОСТ 20295-ППУ1(2)-ПЭ(ОЦ) H=1200 ГОСТ 30732-2020
