Z-образный элемент ППУ-ПЭ ГОСТ 30732-2020 в полиэтиленовой (ПЭ) защитной оболочке используется для прокладки теплотрасс и систем горячего водоснабжения при подземной прокладке.

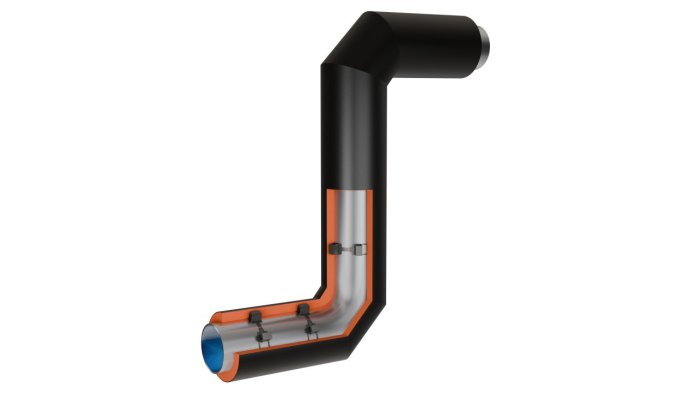

КОНСТРУКЦИЯ Z-ОБРАЗНОГО ЭЛЕМЕНТА В ППУ ИЗОЛЯЦИИ
1 - стальная труба; 2 - ППУ изоляция; 3 -защитная оболочка; 4 - центрирующая опора; 5 - электроизоляционная перфорированная трубка; 6 - проводник СОДК; D - наружный диаметр защитной оболочки; d - наружный диаметр стальной трубы; L - длина плеча Z-образного элемента; L1 - расстояние между осями Z-образного элемента.
Таблица типоразмеров Z-образных элементов в ППУ изоляции.
|
D, мм |
L, мм |
L1, мм |
|---|---|---|
|
32 |
1000 |
2000 |
|
38 |
1000 |
2000 |
|
45 |
1000 |
2000 |
|
57 |
1000 |
2000 |
|
76 |
1000 |
2000 |
|
89 |
1000 |
2000 |
|
108 |
1000 |
2000 |
|
133 |
1000 |
2000 |
|
159 |
1000 |
2000 |
|
219 |
1000 |
2000 |
|
273 |
1000 |
2000 |
|
325 |
1050 |
2100 |
|
426 |
1100 |
2200 |
|
530 |
1200 |
2400 |
|
630 |
1280 |
2560 |
|
720 |
1370 |
2770 |
|
820 |
1470 |
2940 |
|
920 |
1570 |
3140 |
|
1020 |
1620 |
3240 |
|
1220 |
1820 |
3640 |
|
1420 |
2020 |
4040 |
