В ГОСТ 30732-2020 представлены следующие виды тройников:
-

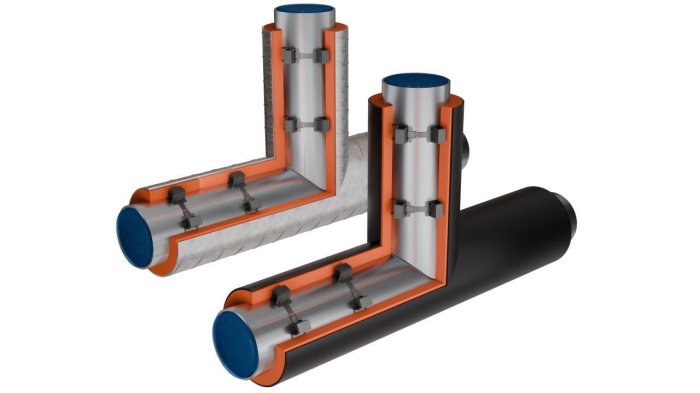

Тройник в ППУ изоляции
- Тройник 219x8/159x4,5-20 ГОСТ 20295-ППУ1(2)-ПЭ(ОЦ) ГОСТ30732-2020
-

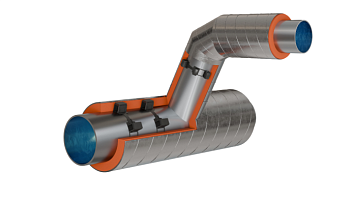

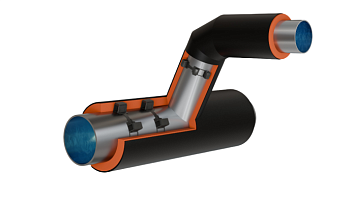

Тройниковое ответвление в ППУ изоляции
- Тройниковое ответвление 426x8/219x6-20 ГОСТ 20295-ППУ1(2)-ПЭ(ОЦ) ГОСТ 30732-2020
-

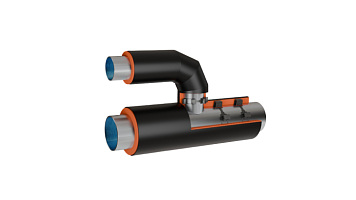

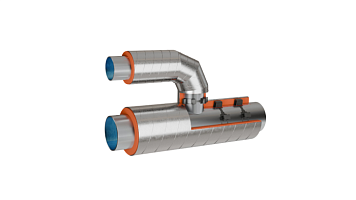

Параллельный тройник в ППУ изоляции
- Тройник параллельный 426x8/219x6-20 ГОСТ 20295-ППУ1(2)-ПЭ(ОЦ) ГОСТ 30732-2020
-

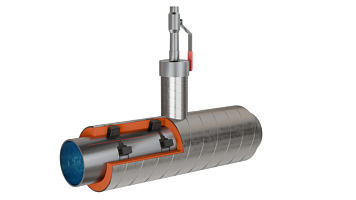

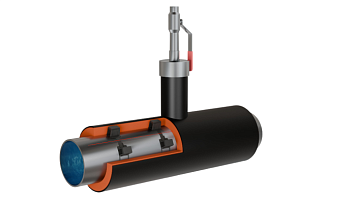

Тройник с шаровым краном воздушника
- Тройник с шаровым краном воздушника 159x4,5/32x3-20 ГОСТ 8731-ППУ1(2)-ПЭ(ОЦ) ГОСТ 30732-2020
-
Тип 1 (стандартный) - для регионов с умеренным климатом.
- Тип 2 (усиленный) - для регионов с низкими температурами.
Пример условного обозначения изолированного тройника диаметром 219-159 мм толщиной стенки 8-4,5 мм, изготовленного из трубы по ГОСТ 20295, марки стали 20, с тепловой изоляцией типа 1(2), в ПЭ(ОЦ) оболочке по ГОСТ 30732-2020:
Пример условного обозначения изолированного тройникового ответвления диаметром 426-219 мм, толщиной стенки 8-6 мм, изготовленного из трубы по ГОСТ 20295, марки стали 20, с тепловой изоляцией типа 1(2), в ПЭ(ОЦ) оболочке по ГОСТ 30732-2020:
Пример условного обозначения изолированного параллельного тройника диаметром 426-219 мм., толщиной стенки 8-6 мм., изготовленного из трубы по ГОСТ 20295, марки стали 20, с тепловой изоляцией типа 1(2), в ПЭ(ОЦ) оболочке по ГОСТ 30732-2020:
Пример условного обозначения изолированного тройника с шаровым краном воздушника диаметром 159-32 мм, толщиной стенки 4,5-3 мм, изготовленного из трубы по ГОСТ 8731, марки стали 20, с тепловой изоляцией типа 1(2), в ПЭ(ОЦ) оболочке по ГОСТ 30732-2020:
Тройники оснащены системой оперативного дистанционного контроля (СОДК). Вместе с остальными изделиями участка трубопровода создают единую систему, которая контролирует состояние теплоизоляции, защитной оболочки и элементов трубопровода.
В зависимости от климатических условий районов строительства тепловых сетей, изоляция изделия производится в следующих типах:
