Труба в ППУ-ОЦ ГОСТ 30732—2020 в оцинкованной – ОЦ защитной оболочке. Используется для прокладки теплотрасс и систем горячего водоснабжения при надземной прокладке.

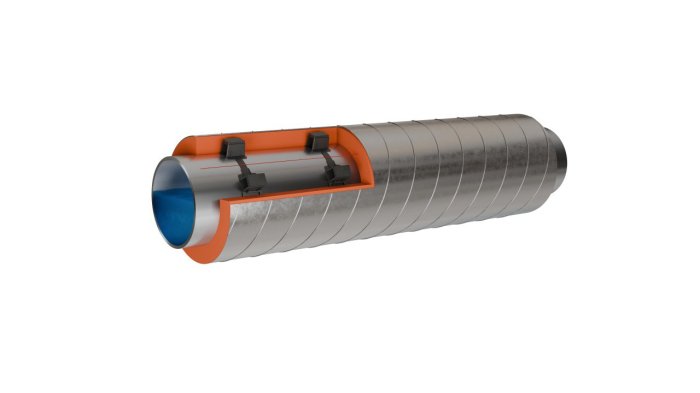

КОНСТРУКЦИЯ ТРУБЫ В ППУ ИЗОЛЯЦИИ
1 — стальная труба; 2 — ППУ изоляция; 3 — защитная оболочка; 4 — центрирующая опора;
5 — проводники-индикаторы СОДК (показаны условно).
Таблица типоразмеров труб в ППУ-ОЦ изоляции|
Наружный диаметр и толщина стенки стальных труб |
Тип 1 |
Тип 2 |
||||
|---|---|---|---|---|---|---|
|
Наружный диаметр и толщина стальной ОЦ оболочки |
Толщина теплоизоляционного слоя из ППУ |
Наружный диаметр и толщина стальной ОЦ оболочки |
Толщина теплоизоляционного слоя из ППУ |
|||
|
Наружный диаметр |
Толщина |
Наружный диаметр |
Толщина |
|||
|
32x3,0 |
— |
— |
— |
125 |
0,55 |
45,95 |
|
38x3,0 |
— |
— |
— |
125 |
0,55 |
42,95 |
|
45x3,0 |
— |
— |
— |
125 |
0,55 |
39,45 |
|
57x3,0 |
— |
— |
— |
140 |
0,55 |
40,95 |
|
76x3,0 |
— |
— |
— |
160 |
0,55 |
41,45 |
|
89x4,0 |
— |
— |
— |
180 |
0,6 |
44,9 |
|
108x4,0 |
— |
— |
— |
200 |
0,6 |
45,4 |
|
114x4,0 |
200 |
0,6 |
42,4 |
225 |
0,6 |
54,9 |
|
133x4,0 |
225 |
0,6 |
45,4 |
250 |
0,7 |
57,8 |
|
159x4,5 |
250 |
0,7 |
44,8 |
280 |
0,7 |
59,8 |
|
219x6,0 |
315 |
0,7 |
47,3 |
355 |
0,8 |
67,2 |
|
273x7,0 |
400 |
0,8 |
62,7 |
450 |
0,8 |
87,7 |
|
325x7,0 |
450 |
0,8 |
61,7 |
500 |
0,8 |
86,7 |
|
377x7,0 |
500 |
0,8 |
60,7 |
560 |
1,0 |
90,5 |
|
426x7,0 |
560 |
1,0 |
66,0 |
600 |
1,0 |
86,0 |
|
530x7,0 |
675; 710 |
1,0 |
71,5; 89,0 |
775 |
1,0 |
121,5 |
|
630x8,0 |
775; 800 |
1,0 |
71,5; 84,0 |
875 |
1,0 |
121,5 |
|
720x8,0 |
875; 900 |
1,0 |
76,5; 89,0 |
975 |
1,0 |
126,5 |
|
820x9,0 |
975; 1000 |
1,0 |
76,5; 89,0 |
1075 |
1,0 |
126,5 |
|
920x10,0 |
1075; 1100 |
1,0 |
76,5; 89,0 |
1175 |
1,0 |
126,5 |
|
1020x11,0 |
1175; 1200 |
1,0 |
76,5; 89,0 |
— |
— |
— |
|
1220x11,0 |
1375; 1425 |
1,0 |
76,5; 101,5 |
— |
— |
— |
|
1420x12,0 |
1575; 1600 |
1,0 |
76,5; 89,0 |
— |
— |
— |
