Переход в ППУ-ОЦ ГОСТ 30732-2020 оцинкованной (ОЦ) защитной оболочке используется для прокладки теплотрасс и систем горячего водоснабжения при надземной прокладке.

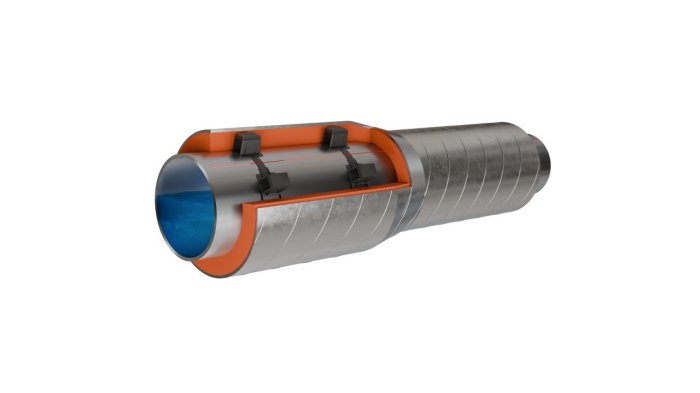

КОНСТРУКЦИЯ ПЕРЕХОДА В ППУ ИЗОЛЯЦИИ
1 — стальная труба; 2 — ППУ изоляция; 3 — защитная оболочка; 4 — центрирующая опора; 5 — электроизоляционная перфорированная трубка; 6 — проводник-индикатор СОДК (показан условно); D1 — меньший наружный диаметр защитной оболочки перехода; D2 — больший наружный диаметр защитной оболочки перехода; d1 — меньший наружный диаметр стальной трубы перехода; d2 — больший наружный диаметр стальной трубы перехода; L — длина перехода.
Таблица типоразмеров переходов в ППУ изоляции.
|
d2, мм |
d1, мм |
|||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
32 |
38 |
45 |
57 |
76 |
89 |
108 |
133 |
159 |
219 |
273 |
325 |
426 |
530 |
630 |
720 |
820 |
920 |
1020 |
1220 |
|
|
45 |
X |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
57 |
— |
X |
X |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
76 |
— |
X |
X |
X |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
89 |
— |
— |
X |
X |
X |
X |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
108 |
— |
— |
— |
X |
X |
X |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
133 |
— |
— |
— |
X |
X |
X |
X |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
159 |
— |
— |
— |
X |
X |
X |
X |
X |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
219 |
— |
— |
— |
X |
X |
X |
X |
X |
X |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
273 |
— |
— |
— |
— |
— |
— |
X |
X |
X |
X |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
325 |
— |
— |
— |
— |
— |
— |
X |
X |
X |
X |
X |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
426 |
— |
— |
— |
— |
— |
— |
— |
— |
X |
X |
X |
X |
— |
— |
— |
— |
— |
— |
— |
— |
|
530 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
X |
X |
X |
— |
— |
— |
— |
— |
— |
— |
|
630 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
X |
X |
X |
— |
— |
— |
— |
— |
— |
|
720 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
X |
X |
X |
— |
— |
— |
— |
— |
|
820 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
X |
X |
X |
X |
— |
— |
— |
— |
|
920 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
X |
X |
X |
X |
— |
— |
— |
|
1020 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
X |
X |
X |
X |
X |
— |
— |
|
1220 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
2390 |
2165 |
1945 |
1720 |
X |
— |
|
1420 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
2550 |
2400 |
2186 |
1900 |
X |
|
П р и м е ч а н и е — Знак «X» — длина изделия равна 1500 мм. |
||||||||||||||||||||
