Неподвижные опоры в ППУ изоляции являются частью трубопровода наружных тепловых сетей, обеспечивают надежную фиксацию трубопровода, предотвращая как продольное, так и поперечное смещение трубопровода.

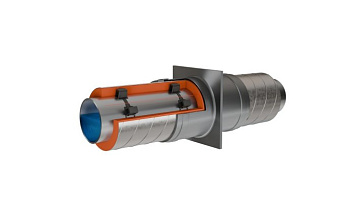

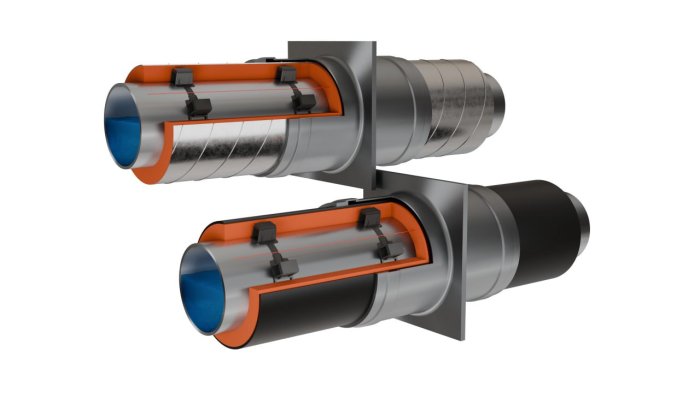

Представляет собой стальной отрезок трубы и нанесенной в заводских условиях теплоизоляцией из пенополиуретана в защитной оболочке, оснащена стальной квадратной пластиной, прикрепленной к защитной оболочке и стальной трубе.
Оснащены системой оперативного дистанционного контроля (СОДК). Вместе с остальными изделиями участка трубопровода создают единую систему, которая контролирует состояние теплоизоляции, защитной оболочки и элементов трубопровода.
В зависимости от климатических условий районов строительства тепловых сетей, изоляция изделия производится в следующих типах:
-
Тип 1 (стандартный) - для регионов с умеренным климатом.
-
Тип 2 (усиленный) - для регионов с низкими температурами.
Пример условного обозначения изолированной неподвижной опоры диаметром 219 мм, толщиной стенки 6 мм, выстой щита 460 мм, и толщиной щита 24 мм, изготовленной из трубы по ГОСТ 20295, марки стали 20, c тепловой изоляцией типа 1 (2), в ПЭ (ОЦ) оболочке по ГОСТ 30732-2020:
- Неподвижная опора 219х6-460х24 вар.А (вар. Б. серия 3.903)-20 ГОСТ 20295-ППУ1(2)-ПЭ(ОЦ) ГОСТ 30732-2020
