Концевые элементы трубопровода в ППУ изоляции являются частью трубопровода наружных тепловых сетей, предназначены для монтажа в тепловых камерах, начальных и конечных мест, определенного по протяженности участка трубопровода (обычно 3 км).

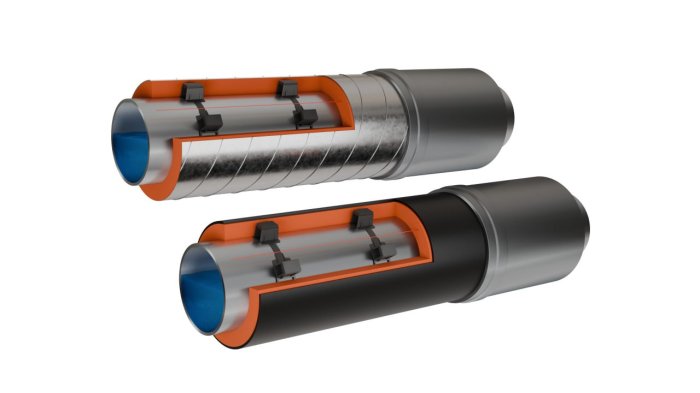

Представляет собой отрезок стальной трубы с нанесенной в заводских условиях теплоизоляцией из пенополиуретана с защитной оболочкой, металлической заглушкой изоляции и соединенных между собой медных проводников.
В процессе установки концевого элемента трубопровода с кабелем вывода, замыкается система дистанционного контроля (СОДК).
В зависимости от климатических условий районов строительства тепловых сетей, изоляция изделия производится в следующих типах:
-
Тип 1 (стандартный) — для регионов с умеренным климатом.
-
Тип 2 (усиленный) — для регионов с низкими температурами.
Пример условного обозначения изолированного стального концевого элемента трубопровода с кабелем вывода диаметром 273 мм, толщиной стенки 7 мм, изготовленной из трубы по ГОСТ 20295, марки стали 20, c тепловой изоляцией типа 1 (2), в ПЭ (ОЦ) оболочке по ГОСТ 30732-2020:
- Концевой элемент трубопровода с кабелем вывода 273х7-20 ГОСТ 20295-ППУ1(2)-ПЭ(ОЦ) ГОСТ 30732-2020
