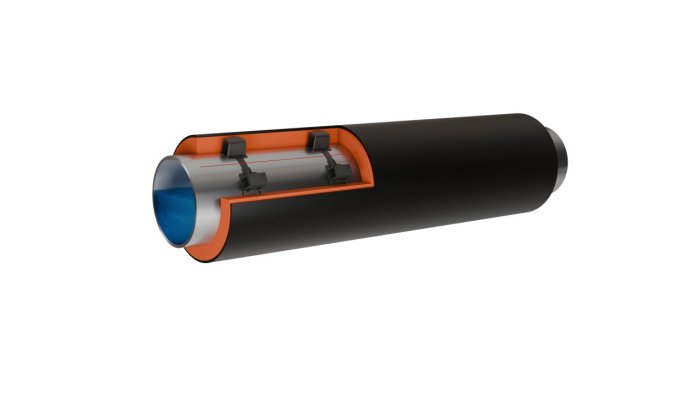

Труба в ППУ-ПЭ ГОСТ 30732-2020 в полиэтиленовой – ПЭ защитной оболочке. Используется для прокладки теплотрасс и систем горячего водоснабжения при подземной прокладке.

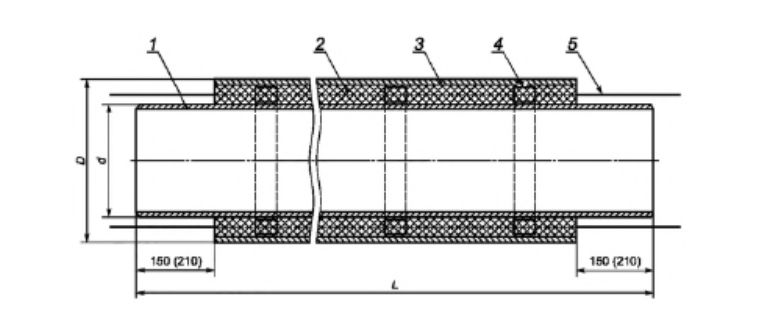

КОНСТРУКЦИЯ ТРУБЫ В ППУ ИЗОЛЯЦИИ
1 — стальная труба; 2 — ППУ изоляция; 3 — защитная оболочка; 4 — центрирующая опора;
5 — проводники-индикаторы СОДК (показаны условно).
Таблица типоразмеров труб в ППУ-ПЭ изоляции|
Наружный диаметр и толщина стенки стальных труб |
Тип 1 |
Тип 2 |
||||
|---|---|---|---|---|---|---|
|
Средний наружный диаметр изолированных труб с ПЭ оболочкой |
Толщина теплоизоляционного слоя из ППУ |
Средний наружный диаметр изолированных труб с ПЭ оболочкой |
Толщина теплоизоляционного слоя из ППУ |
|||
|
Номинальный |
Предельное отклонение (+) |
Номинальный |
Предельное отклонение (+) |
|||
|
32x3,0 |
90; 110; 125 |
2,7; 3,5; 3,7 |
26,8; 36,5; 44,0 |
— |
— |
— |
|
38x3,0 |
110; 125 |
3,2; 3,7 |
33,5; 41,0 |
— |
— |
— |
|
45x3,0 |
125 |
3,7 |
37,5 |
— |
— |
— |
|
57x3,0 |
125 |
3,7 |
31,5 |
140 |
4,1 |
38,5 |
|
76x3,0 |
140 |
4,1 |
29,0 |
160 |
4,7 |
39,0 |
|
89x4,0 |
160 |
4,7 |
32,5 |
180 |
5,4 |
42,5 |
|
108x4,0 |
180 |
5,4 |
33,0 |
200 |
5,9 |
40,2 |
|
114x4,0 |
200 |
5,9 |
39,8 |
225 |
6,6 |
52,0 |
|
133x4,0 |
225 |
6,6 |
42,5 |
250 |
7,4 |
54,6 |
|
159x4,5 |
250 |
7,4 |
41,6 |
280 |
8,3 |
56,1 |
|
219x6,0 |
315 |
9,8 |
43,1 |
355 |
10,4 |
62,4 |
|
273x7,0 |
400 |
11,7 |
57,9 |
450 |
13,2 |
82,9 |
|
325x7,0 |
450 |
13,2 |
56,9 |
500 |
14,6 |
81,3 |
|
377x7,0 |
500 |
14,6 |
55,3 |
560 |
16,3 |
84,5 |
|
426x7,0 |
560 |
16,3 |
60,0 |
630 |
16,3 |
94,1 |
|
530x7,0 |
710 |
20,4 |
81,1 |
800 |
23,4 |
125,0 |
|
630x8,0 |
800 |
23,4 |
75,0 |
900 |
26,3 |
123,8 |
|
720x8,0 |
900 |
26,3 |
78,8 |
1000 |
29,2 |
127,6 |
|
820x9,0 |
1000 |
29,2 |
77,6 |
1100 |
32,1 |
126,2 |
|
920x10,0 |
1100 |
32,1 |
76,2 |
1200 |
35,1 |
125,1 |
|
1020x11,0 |
1200 |
35,1 |
75,1 |
— |
— |
— |
|
1220x11,0 |
1425 |
38,2 |
85,2 |
— |
— |
— |
|
1420x12,0 |
1600 |
41,2 |
70,4 |
— |
— |
— |
