Z-образные элементы в ППУ изоляции являются частью трубопровода наружных тепловых сетей, работают в режиме сжатия и обеспечивают естественную компенсацию трубопровода.

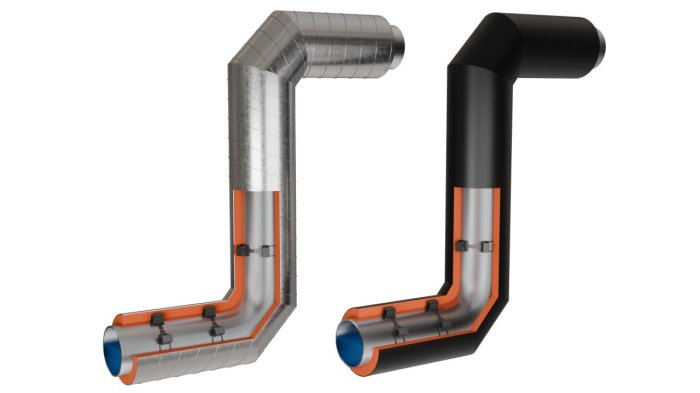

Представляет собой отрезок стальной трубы с приваренными к нему с обеих сторон отводами и нанесенной в заводских условиях теплоизоляцией из пенополиуретана с защитной оболочкой.
Оснащены системой оперативного дистанционного контроля (СОДК). Вместе с остальными изделиями участка трубопровода, они создают единую систему, которая контролирует состояние теплоизоляции, защитной оболочки и элементов трубопровода.
В зависимости от климатических условий районов строительства тепловых сетей, изоляция изделий производится в следующих типах:
- Тип 1 (стандартный) - для регионов с умеренным климатом.
- Тип 2 (усиленный) - для регионов с низкими температурами.
Пример условного обозначения изолированного Z-образного элемента диаметром 159 мм, толщиной стенки 4,5 мм, изготовленной из трубы по ГОСТ 20295, марки стали 20, c тепловой изоляцией типа 1 (2), в ПЭ (ОЦ) оболочке по ГОСТ 30732-2020:
- Z-образный элемент 159х4,5-20 ГОСТ 20295-ППУ1(2)-ПЭ(ОЦ) ГОСТ 30732-2020
