Переходы в ППУ изоляции являются частью трубопровода наружных тепловых сетей, применяются для обеспечения соединения труб с одного диаметра на другой, надежно соединяя участки теплосети.

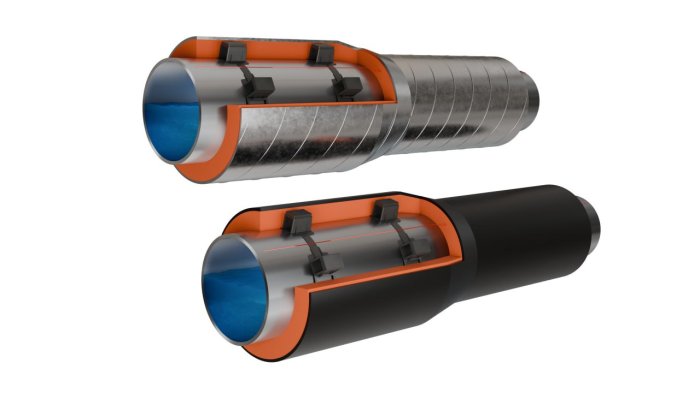

Представляет собой стальной переход с приваренными к нему патрубками и нанесенной в заводских условиях теплоизоляцией из пенополиуретана с защитной оболочкой.
Существует два вида переходов:
- переход стальной эксцентрический применяется для соединения труб по нижней образующей линии трубопровода;
- переход стальной концентрический применяется для соединения труб по оси трубопровода, имеет форму усеченного конуса.
Оснащены системой оперативного дистанционного контроля (СОДК). Вместе с остальными изделиями участка трубопровода создают единую систему, которая контролирует состояние теплоизоляции, защитной оболочки и элементов трубопровода.
В зависимости от климатических условий районов строительства тепловых сетей, изоляция изделия производится в следующих типах:
- Тип 1 (стандартный) - для регионов с умеренным климатом.
- Тип 2 (усиленный) - для регионов с низкими температурами.
Пример условного обозначения изолированного перехода диаметром 219-159 мм, толщиной стенки 8-4,5 мм, изготовленного из трубы по ГОСТ 20295, марки стали 20, с тепловой изоляцией типа 1 (2), в ПЭ (ОЦ) оболочке по ГОСТ 30732-2020:
- Переход 219х8-159x4,5-20 ГОСТ 20295-ППУ1 (2)-ПЭ (ОЦ) ГОСТ 30732-2020
