Отвод в ППУ-ПЭ ГОСТ 30732-2020 в полиэтиленовой (ПЭ) защитной оболочке используется для прокладки теплотрасс и систем горячего водоснабжения при подземной прокладке.

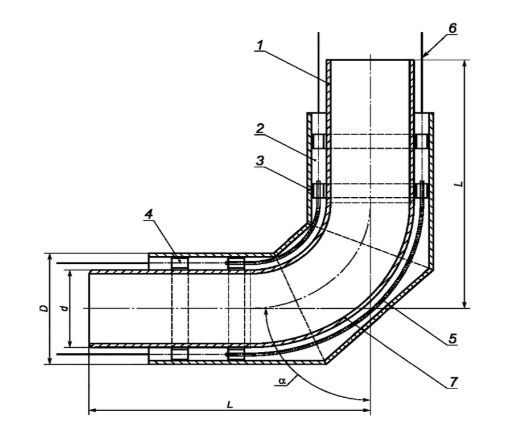

КОНСТРУКЦИЯ ОТВОДА В ППУ ИЗОЛЯЦИИ

1 — стальной патрубок; 2 — ППУ изоляция; 3 — защитная оболочка; 4 — центрирующая опора; 5 — электроизоляционная перфорированная трубка; 6 — проводник-индикатор СОДК (показан условно); 7 — стальной отвод; D — наружный диаметр защитной оболочки; d — наружный диаметр стальной трубы; L — длина плеча отвода; а — угол отвода.

Отводы в ППУ изоляции - таблица типоразмеров:

Наружный диаметр стального отвода d, мм	Наружный диаметр оболочки D, мм				L, мм, в зависимости от угла а**
	для ПЭ оболочки		для ОЦ оболочки		90°	60°	45°	30°
	Тип 1	Тип 2	Тип 1	Тип 2	90°	60°	45°	30°
45	125	—	—	125	1000	1000	1000	1000
57	125	140	—	140
76	140	160	—	160
89	160	180	—	180
108	180	200	—	200
114	180	200	200	225
133	225	250	225	250
159	250	280	250	315
219	315	355	315	355
273	400	450	400	450
325	450	500	450	500	1050	860	786	720
377	500	560	500	—	1100	883	786	720
426	560	630	560	600	1100	889	807	734
530	710	800	675; 710	775	1200	946	848	761
630*** 630*	800	900	775; 800	875	1300	945	848	761
630*** 630*	800	900	775; 800	875	1280*	1014*	911*	819*
720*** 720*	900	1000	875; 900	1075	1400 1370*	1066 1066*	948 948*	819 843*
820*** 820*	1000	1100	975; 1000	1175	1600 1470*	1073 1073*	990 990*	820 820
920*** 920*	1100 1100	1200 1200	1075; 1100 1075	—	1772 1570*	1132 1132*	1032 1032*	846 846*
1020*** 1020*	1200 1200	—	1175; 1200 1175; 1200	—	1924 1620*	1189 1189*	1022 1022*	874 874*
1220*	1425	—	1375; 1425	—	1820*	1304*	1105*	927*
1420*	1600	—	1575; 1600	—	2020*	1420*	1188*	980*
* Сварные отводы. Допускается изготовление отводов с другими углами. * Допускается изготовление крутоизогнутых отводов по ГОСТ 17375. Отводы допускается изготовлять с другими значениями L по технологической документации предприятий-изготовителей.
